案例名称：纬创红胶点胶解决方案
应用领域：LCD COG Coating,LCD密封胶涂布,LCD导电银胶打点,芯片底部填充,COB封装,导电胶涂布,PCB板Coating,LED封装,LED照明密封,LED导热胶涂敷,电声行业点胶,光学镜头点胶,手机摄像头点胶,电感电阻点胶,半导体微电子封装,汽车零部件打胶,太阳能接线盒打胶,医疗耗材点胶,简单组装
产品特点：SS系列点胶系统具有高性价比的优势，设计精简，可靠耐用，配备稳定可靠，友好易用的操作软件，适用于消费类电子产品中的各种应用场合。
•具有高性能、超兼容性点胶系统：可搭配气动喷射阀、压电陶瓷阀、螺杆阀、针筒等各类点胶模块;
•搭配自主知识产权的喷射阀，实现超高性价比配置：自主产权的喷射阀，成本适中，经久耐用，维护成本低;
•拥有高性能视觉识别系统：标准CCD配置，高性能图像识别系统，可以实现元件本体及外观识别，可以应对不同形状，颜色，材质的产品的点胶应用;
•简单、易学、稳定专业的流体控制软件系统：使点胶工艺更加完善，支持CAD导入功能
性能参数：
|
规格参数 |
SS-300 |
|
设备尺寸 |
630X590X580 |
|
工作范围 |
300X300X90 |
|
控制方式 |
基于IPC的运动控制器 |
|
驱动方式 |
交流伺服+精密滚珠模组（联轴器直连） |
|
工作台负载 |
15KG |
|
Z轴负载 |
3.5KG(选配制动模块可达到7KG) |
|
最大速度 |
X:1000mm/s；Y:1000mm/s；Z：500 mm/s |
|
加速度 |
0.6g |
|
重复精度 |
±0.01mm |
|
编程方式 |
PC机+显示器 |
|
储存容量 |
120G（固态硬盘） |
|
设备功率 |
800W |
|
视觉定位系统 |
工业CCD |
|
分辨率 |
0.011×0.011mm（可选配其它） |
|
视野范围 |
10×10mm（可选配其它） |
|
光源 |
LED光源（单色和多色可选） |
|
选配功能 |
激光测高，低液位检测，针头校正，Z轴制动模块 |

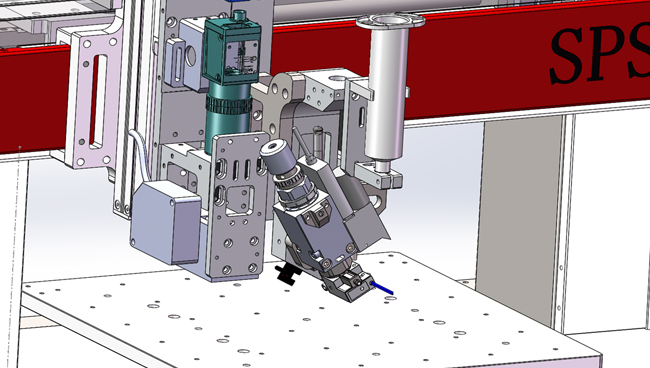

非标定制旋转机构：根据客户工艺需求定制倾斜旋转机构。(范围0-60°)
阀体选择：选用TS-7000螺杆阀
|
规格(宽 x 长 x 高): |
1.5” x 3.7” x 7.7” (38mm x 94mm x 196mm) |
|
重量: |
0.86 磅 (390克) |
|
流体进口: |
母头 Luer 接头 |
|
安装: |
1” (25.4mm) 孔或阀支架 |
|
最大液体压力: |
30psi (2.1bar) |
|
加湿部件: |
硬质工具钢, 不锈钢, UHMWPE |
|
循环速率: |
每分钟循环 300 多次 |
|
材料粘度范围: |
30,000 - 1,300,000cps |
|
保修: |
1 年 |
