LED外屏喷墨解决方案：
一、企业简介
SPSI厦门中智邦达科技有限公司坐落于美丽的海滨城市厦门，是一家流体自动化控制系统专业制造商，专注于流体控制设备及相关自动化的研发、生产、销售、服务一体化公司。
主要产品为高速高精密在线点胶机、LED显示屏喷墨机、高速高精密选择性涂覆机;拥有完整、科学的质量管理体系;公司诚信经营、实力雄厚和产品质量稳定可靠，获得业界的一致认可。
生产基地位于东莞松山湖，便于集合优质供应链资源，更好地服务华南客户。
二、喷墨工艺产生的背景
|
超小间距显示屏的技术壁垒： •散热不均衡问题; •亮度、色度不一致问题; •墨色不一致、对比度不高问题; •灰尘、湿气、振动导致品质隐患问题; •平整度及拼接导致的亮暗线问题; •列亮及毛毛虫问题; •等待 |
LED显示屏墨色一致性影响因素： •PCB基板颜色差异的影响; •LED灯贴装一致性的影响(高度、倾斜); •LED灯壳体墨色的影响; •LED灯管脚焊点饱满度的影响(折射光线不同); •LED灯环氧封装饱满度影响; |
|
灰尘、湿气、振动导致品质隐患问题影响因素： •PCB及LED焊点未进行三防保护; •LED焊点只靠焊锡进行固定，焊锡属于脆金属材料，当PCB变形应力过大及外力碰撞易造成断裂; •对LED显示屏的灯管脚焊点没有进行加固(点胶)，LED显示屏不适合振动剧烈的场所安装(例如：汽车、轮船等) |
提高显示屏墨色一致性工艺方法： 1、面罩工艺： 将面罩用螺丝、背胶、卡扣等方式固定到LED显示屏模组上 2、喷涂油墨 使用高精度油墨喷涂设备将油墨喷涂到LED显示屏模组上 以达到墨色均匀一致性和提高墨色对比度的目的。 |
|
面罩工艺的缺点如下： •开模具进行生产，成本高; 安装面罩需要打螺丝固定，增加的人员成本支出;小间距面罩需要用双面胶(刷胶)固定，人员操作困难，效率低; •存在品质隐患：使用背胶固定的面罩受热后极易起翘，一般在一年左右就会出现该情况，导致产品维修，增加售后成本，影响公司产品质量; •显示效果差：为了保证面罩的平整性，需要在面罩上面加毂架，导致整个屏幕的可视角度变窄，影响视觉效果。 •超小高间距显示屏作业难度加大：超小间距显示屏采用面罩作业难度增大，达到1.2mm以下基本没有办法作业 |
|
喷墨工艺的优越性：
| 序号 | 项目名称 | 传统面罩 | 亚光三防油墨 |
| 1 | 提高墨色对比度 | 具有相同功能的对比度效果 | |
| 2 | 提高产品的可靠性 | 无三防效果 | 具有三防效果，可靠性强 |
| 3 | 成本 | 高(面罩+刷胶+人工) | 低（自动化喷涂） |
| 4 | 工艺 | 装配难 | 简单 |
| 5 | 维护 | 拆卸 | 简单 |
| 6 | 散热 | 阻热 | 效率高 |
| 7 | 颜色均匀性 | 批次差异 | 一致 |
| 8 | 寿命可靠性 | 热变形、脱层 | 可靠 |
| 9 | 对焊点破坏性 | 热膨胀应力、挤压灯体 | 无 |
三、喷墨工艺的实现过程
SPSI 通过逾半年时间的努力，组织近20人的研发小组专项研发，联合国外阀体控制研究团队、油墨研究团队，再经过半年的时间生产验证，推出全新喷墨系统，成工 解决了面罩工艺带来的问题与弊端。

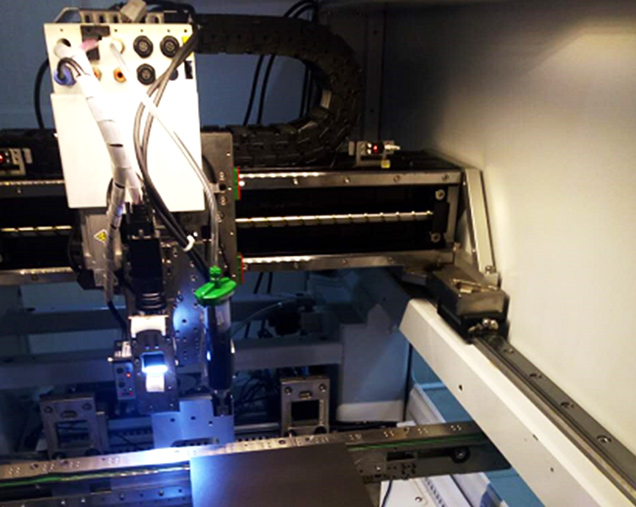

公司拥有多年专注研究、开发、制造高速在线点胶机的经验，专门针对LED显示屏行业开发高速喷墨机，为之专门开发的软件能实现:
1、快速编程，5-10分钟完成。
2、高质量，稳定的油墨喷涂，无飞溅。
3、高效率，完全满足高密度、小间距。
4、低成本
可完全满足LED显示屏模组的喷墨工艺。
喷墨工艺实施的条件：
•SPSI 喷墨系统
•专业调制具有三防效果油墨
•LED显示屏模组

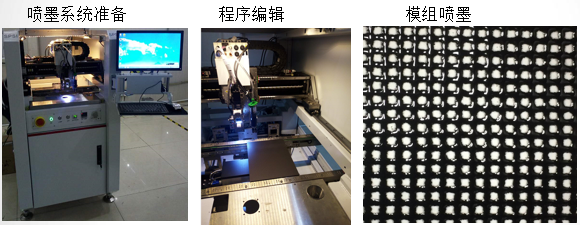

喷墨工艺的实施：
•安装好喷墨系统
•按照标准对喷墨系统加入定量油墨
•喷墨系统进行初始化校准
•LED显示屏模组称重
•摆放待喷墨显示模组
•对显示模块进行自动编程
•执行喷墨程序
•完成喷墨后对显示模组进行称重
•过炉固化
•模组间墨色对比
四、喷墨系统的技术指标
| 型号 | PM-77 | 备注 |
| 外形尺寸(W * D * H) | 770*1400*1450mm | |
| 点胶区域(W * D) | 350*475mm | |
| 轨道高度 | 890~950mm | |
| 轨道承重含夹具） | 4.5kg | |
| 最大基板厚度 | 6mm | |
| 定位精度（高速状态） | ±20um@3σ(X\Y\Z) | |
| 重复精度（高速状态） | ±12.5um@3σ(X\Y\Z) | |
| 最大速度&加速度 | 1m/s 1g(X/Y) | |
| 喷射阀 | 进口压电陶瓷阀 | |
| 视觉定位系统 | 工业CCD | |
| 工厂要求 | 电压220V，50~60HZ，电流10A，最小气压0.65MPa | |
| 计算机与软件 | Windows 7系统下基于C++下开的发软件 |
| 配置 | PM-77基本型 |
| 阀 | 进口压电陶瓷阀 |
| 精密丝杆 | 日本黑田 |
| 直线导轨 | 日本 THK & 台湾 HIWIN |
| 伺服电机 | 日本 松下A6 |
| 工控机 | 台湾 研华 |
| 视觉系统用相机 | 相机-HIKVISION & 镜头-理光 |
| 继电器等电子元器件 | 日本 OMRON & 德国 SICK |
| 显示器&键盘鼠标 | Dell&雷柏 |
| 气动器件 | 日本 SMC & 台湾 AIRTAC |
| 运动电缆 | 德国 IGUS & 韩国 CPS |
| LED三色灯 | 中国 台邦 |
亚光三防油墨的优越性
| 序号 | 项目 | 市场一般纳米油墨 | 亚光三防油墨 |
| 1 | 防尘 | 一般 | 强 |
| 2 | 防盐雾 | 无 | 强 |
| 3 | 防潮 | 无 | 强 |
| 4 | 高阻抗 | 一般 | 强 |
| 5 | 亚光黑 | 优 | 优 |
| 6 | 环保 | 刺鼻有气味 | 环保 |
| 7 | 气味 | 有气味 | 低气味 |
五、总结
经过实际生产验证表明:
•SPSI 生产的喷墨系统可以弥补面罩工艺的不足，解决起翘问题，视角变窄问题;
•不需要开模生产面罩，不需要人工贴面罩，降低了生产成本;
•全自动化生产，降低操作人员的劳动强度，增加生产效率;
•可以在极小灯间距下进行喷墨作业，提高了显示屏质量;
•编程简单，自动校正模式，操作人员只要会使用电脑即可操作机台，无需专业知识，实用性强;
结论：SPSI 研发的 PM-77系列喷墨系统可以实施喷墨工艺。
