热熔胶工艺
产品组装中应用的热熔点胶对工艺控制和精确度有较高的要求。
热熔点胶应用于诸如显示屏粘结和组件组装等移动设备电子组装中。使用热熔胶(也称为PUR，湿气硬化反应型聚氨酯)的典型应用要求行宽在200-1000μm之间，并且具有较高的精确度和一致性。热熔胶必须快速点胶，以确保在材料完全交联前完成后续操作。
PUR材料向自动点胶应用提出了多项难题。材料具有相变特性，即在室温条件下呈固态，但在~100°C的温度下会熔化。点胶系统必须安全地熔化材料，并将其保持胶体状态，防止在施胶阀头内部发生硬化。
除了胶体温度降至环境温度时会快速硬化外，PUR材料还容易受潮。温度灵敏性使材料具备了良好热塑性和可重复加工性。但是一旦发生湿固化，聚合物链交联和材料就会变得热固、不可重复加工。
市场上常见的热熔胶类型1、富乐-9650系列2、乐泰3542 35723、威尔邦 5200系列4、道康宁 热熔硅胶5、3M 2665。
SPSI为热熔点胶中存在的问题提供了多套解决方案。SP77/SS-300设备+NS-5000/EFD/MARCO压电阀+专用的胶筒加热器。

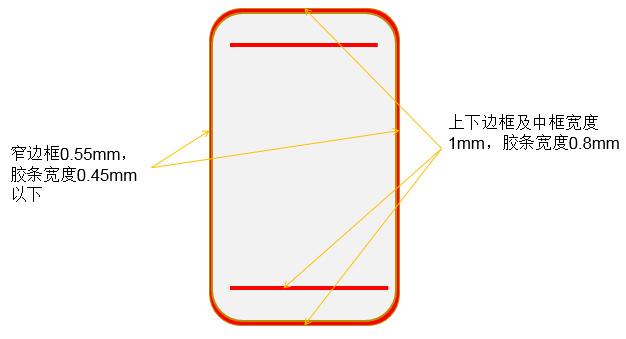

手机屏幕点胶位置示意图

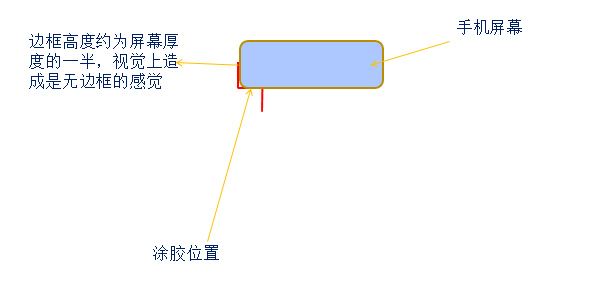

无边框手机屏幕贴合位示意图

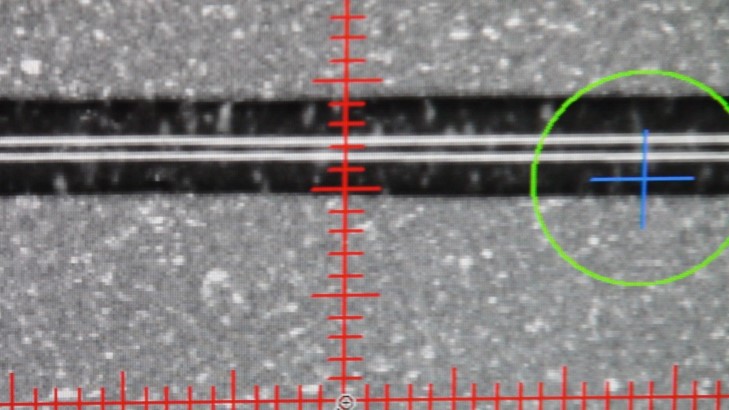

0.07mm喷嘴最小线宽0.3mm
|
项目 |
参数 |
|
喷嘴 |
0.07mm |
|
撞针 |
3mm |
|
针筒加热温度 |
105℃ |
|
流道加热温度 |
145℃ |
|
开阀气压 |
0.98mpa |
|
供料气压 |
0.3mpa |
|
开阀时间 |
3ms |
|
关阀时间 |
3ms |
|
预紧力 |
-10格（加2mm垫片） |
|
行程 |
8格 |
|
点胶高度 |
2mm |
最小线宽0.3mm，稳定在0.4-0.5之间。
0.1mm Nozzle最小线宽0.4mm
|
项目 |
参数 |
|
喷嘴 |
0.1mm |
|
撞针 |
3mm |
|
针筒加热温度 |
120℃ |
|
流道加热温度 |
120℃ |
|
开阀气压 |
0.98mpa |
|
供料气压 |
0.2mpa |
|
开阀时间 |
3ms |
|
关阀时间 |
3ms |
|
预紧力 |
-50格（V-6000弹簧） |
|
行程 |
20格 |
|
点胶高度 |
1mm |
最小线宽0.4mm
测试描述：类似接触式点胶，线宽才能做得更细，对产品的平面度要求比较高。

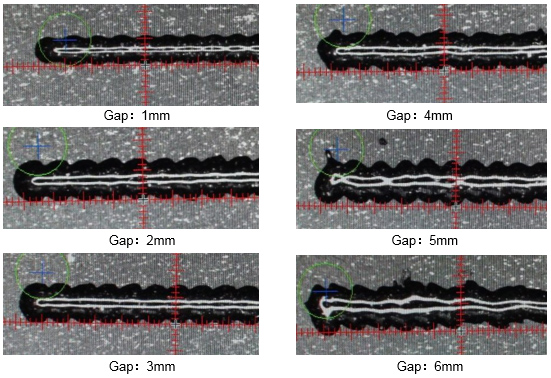

1~6mm点胶高度喷射效果图

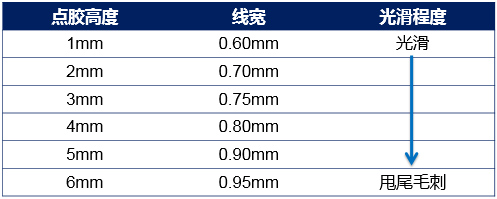

不同高度，线宽和线光滑程度对比
随着高度增高，线宽逐渐增大，光滑程度也随即降低，逐渐有甩尾的现象。
